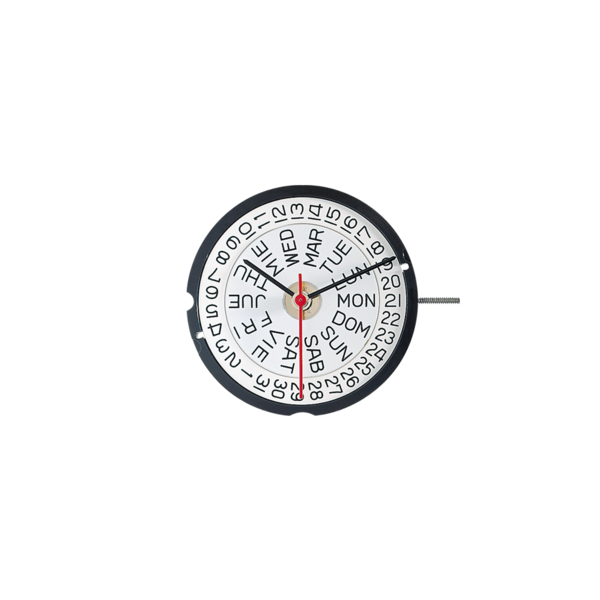

RONDA xtratech
Produkteinformationen
Produktespezifikationen
| Typ | Analog-Quarzuhrwerk |
|---|---|
| Linie | xtratech |
| Kaliber | 517 |
| Werkgrösse | 11½''' |
| Version Swiss Made | 1 Stein / vernickelt |
| Version Swiss Parts | 1 Stein / vernickelt |
| Standard Batterie Laufzeit | 45 Monate |
| Hohe Batterie Laufzeit | 60 Monate |
| Standard Zeigerwerkhöhe | 1 |
Funktionen
| 3 Zeiger |
| Datum |
| Multifunktion |
| Tagesanzeige |
Spezielle Merkmale
Reparierbares Metalluhrwerk |
Energieeinsparungs-Funktion bei gezogener Stellwelle: Reduktion des Stromverbrauchs um ca. 70% |
Austauschbarkeit: Alle Ausführungen 11½''' mit identischer Werkhöhe 3.00mm und Stellwellenhöhe 1.50mm |
Sehr starker Schrittmotor |
Tag-Datum mit Schnellkorrektur |
Spezifikationen
Technische Spezifikationen
| Gesamtabmessung | 26.00 mm |
|---|---|
| Werksitz | 25.60 mm |
| Werkhöhe | 3.00 mm |
| Höhe über Standard Batterie | 3.25 mm |
| Höhe über hoher Batterie | 0.00 mm |
| Höhe der Werkauflage | 0.80 mm |
| Stellwellenhöhe | 1.50 mm |
| Stellwellen-Weg | 1.00 mm |
| Stellwelle Gewinde | 0.90 mm |
| Drehmoment Sekunde – typisch | 9 μNm |
|---|---|
| Drehmoment Minute – typisch | 400 μNm |
| Betriebstemperatur | 0 - 50 °C |
| Momentaner Gang | -10/ +20 Sek/Monat |
| Magnetfeldabschirmung | 18.8 Oe |
| Schockresistenz | NIHS 91-10 |
Batterie Spezifikationen
| Standard Batterie | Nr. 371 |
|---|---|
| Hohe Batterie | Nr. 395 |
| Standard Batterie Laufzeit | 45 Monate |
| Hohe Batterie Laufzeit | 60 Monate |
| Batterie-Spannung | 1.5 V |
| Stromverbrauch – typisch | 1.28
μA
(Kalender nicht im Eingriff) |
| Stromverbrauch – max. | 1.85
μA
(Kalender nicht im Eingriff) |
Technische Unterlagen
Herstellen von Uhren
| Plan Gehäusering | |
|---|---|
| Plan Zifferblatt | |
| Plan Zeigerwerk | |
| Plan Stellwelle | |
| Einschalinformationen |
Bedienen von Uhrwerken
| Bedienungsanleitung | PDF mit Falzmarkierungen |
|---|
Reparieren von Uhren
| Technische Anleitung |
Keine Interaktive Version vorhanden
|
|---|
Werkhalter
Werkhalter
Werkhalter zum Zeigersetzen
 |
| H 51X.1A |
Werkhalter zum Stellwelle entfernen
 |
| H 51X.1T |
