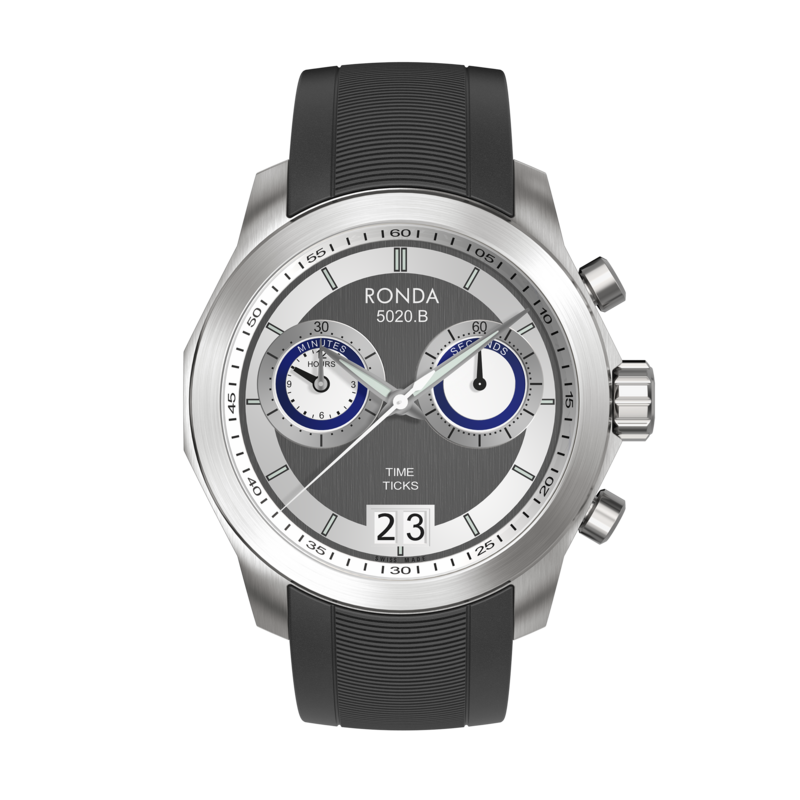

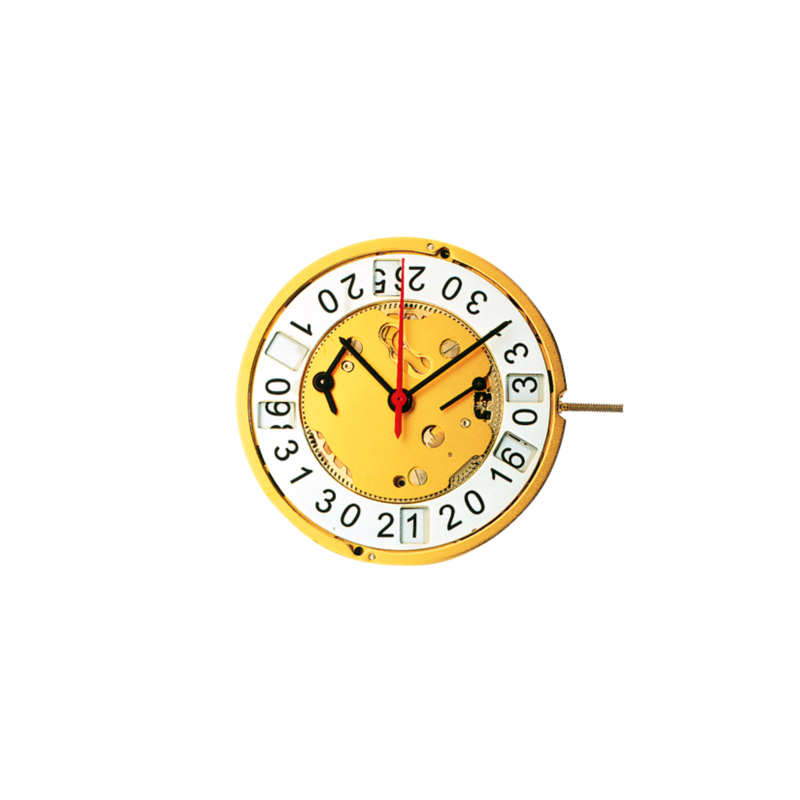

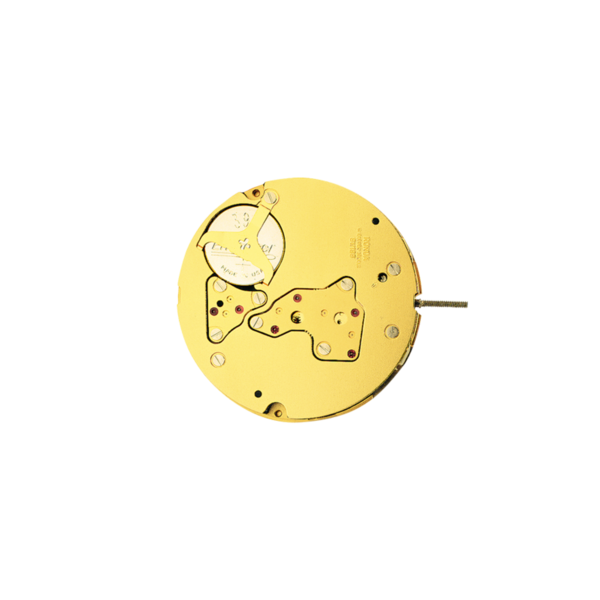

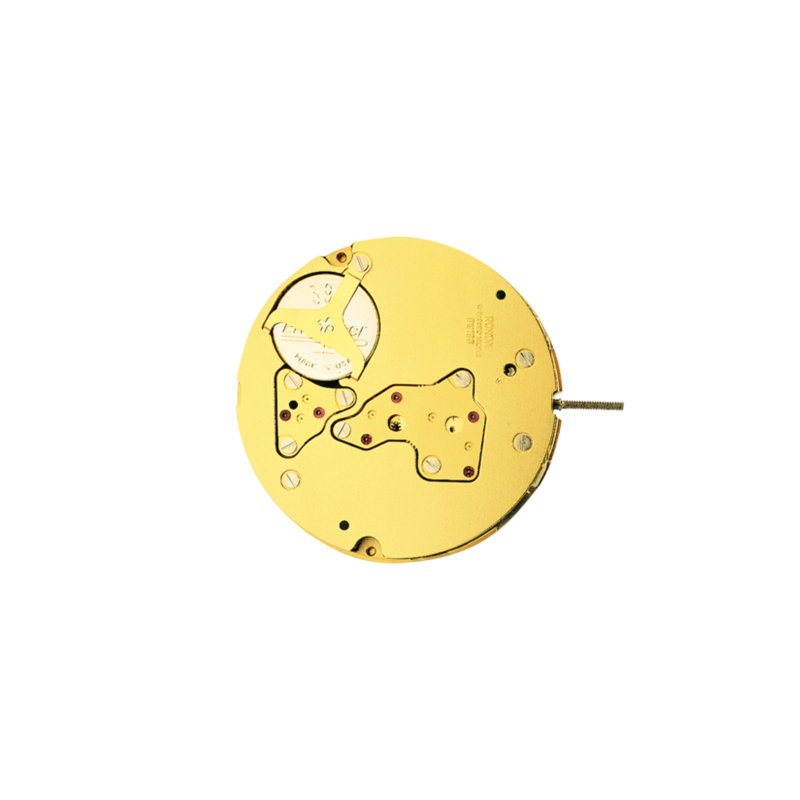

RONDA startech
5020.B
4.4 mm
12½''', 28.00 mm
Chronograph
Grossdatum
30 Minuten-Zähler
12 Stunden-Zähler
Produkteinformationen
Produktespezifikationen
| Typ | Analog-Quarzuhrwerk |
|---|---|
| Linie | startech |
| Kaliber | 5020.B |
| Werkgrösse | 12½''' |
| Version Swiss Made | 10 Steine / vergoldet |
| Version Swiss Parts | 5 Steine / vernickelt |
| Standard Batterie Laufzeit | 54 Monate |
| Standard Zeigerwerkhöhe | 2 |

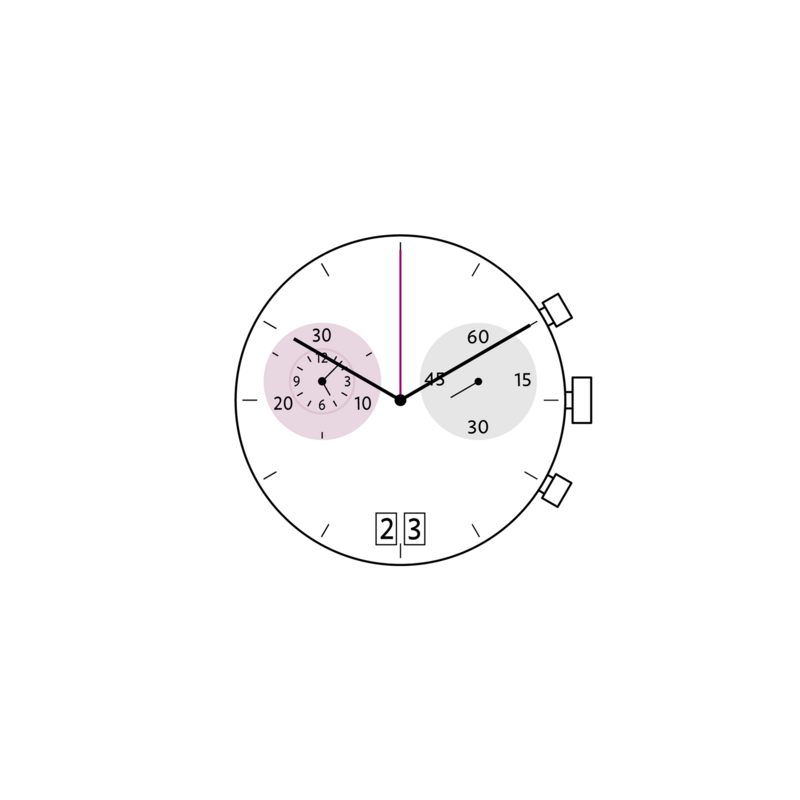

Funktionen
| Kleine Sekunde |
| Grossdatum |
| Chronograph |
| 12 Stunden-Zähler |
| 30 Minuten / 12 Stunden-Zähler |
| Zentrum-Stoppsekunde (1/1 Sek) |
| ADD und SPLIT Funktionen |
Spezielle Merkmale
Reparierbares Metalluhrwerk |
Energieeinsparungs-Funktion bei gezogener Stellwelle: Reduktion des Stromverbrauchs um ca. 70% |
Sehr einfache Handhabung mittels zwei Drückern |
Grossdatum mit Schnellschaltung |
Spezifikationen
Technische Spezifikationen
| Gesamtabmessung | 28.60 mm |
|---|---|
| Werksitz | 28.00 mm |
| Werkhöhe | 4.40 mm |
| Höhe über Standard Batterie | 4.40 mm |
| Höhe der Werkauflage | 0.60 mm |
| Stellwellenhöhe | 1.90 mm |
| Stellwellen-Weg | 0.90 mm |
| Stellwelle Gewinde | 0.90 mm |
| Drehmoment Sekunde – typisch | 6 μNm |
|---|---|
| Drehmoment Minute – typisch | 300 μNm |
| Drehmoment Zähler | 7 μNm |
| Betriebstemperatur | 0 - 50 °C |
| Momentaner Gang | -10/ +20 Sek/Monat |
| Magnetfeldabschirmung | 18.8 Oe |
| Schockresistenz | NIHS 91-10 |
Batterie Spezifikationen
| Standard Batterie | Nr. 395 |
|---|---|
| Standard Batterie Laufzeit | 54 Monate |
| Batterie-Spannung | 1.5 V |
| Stromverbrauch – typisch | 1.32
μA
(Kalender nicht im Eingriff) |
| Stromverbrauch – max. | 1.65
μA
(Kalender nicht im Eingriff) |
Technische Unterlagen
Herstellen von Uhren
| Plan Gehäusering | |
|---|---|
| Plan Zifferblatt | |
| Plan Zeigerwerk | |
| Plan Stellwelle | |
| Einschalinformationen |
Bedienen von Uhrwerken
| Bedienungsanleitung | PDF mit Falzmarkierungen |
|---|
Reparieren von Uhren
| Technische Anleitung | TA_5020.Bab Code N TA_5020.Bbis Code M |
|---|
Werkhalter
Werkhalter
Werkhalter zum Zeigersetzen
 |
| H 5XXX.1A |
Werkhalter zum Stellwelle entfernen
 |
| H 5XXX.1T |
Diverse Infos
Diverse Infos
Symbol
 |
| 5020.B |
Grossdatum
