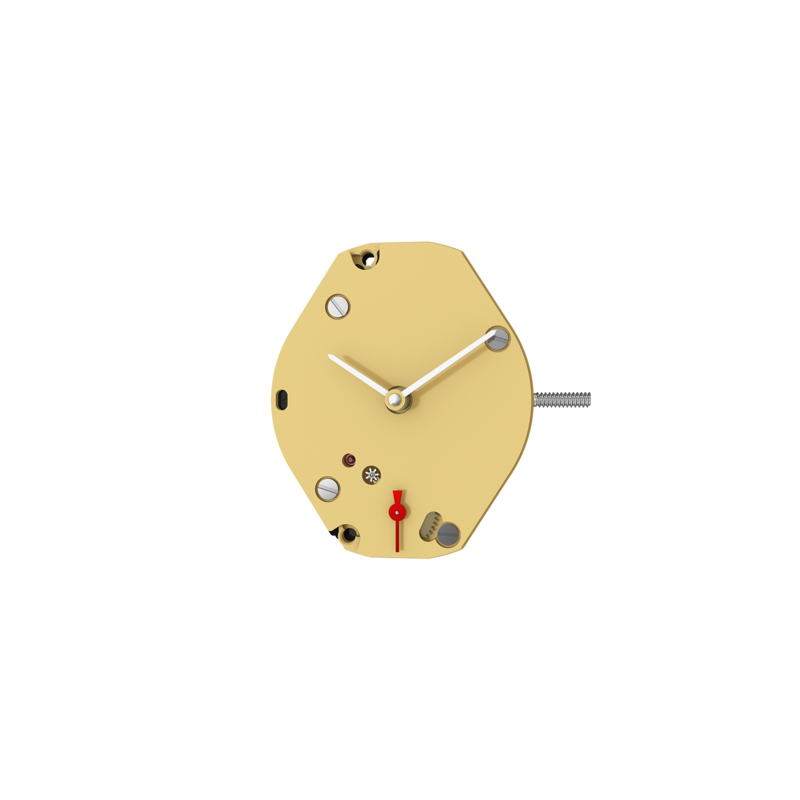

RONDA slimtech
1069
2.3 mm
6¾ x 8''', 15.30x17.80 mm
2 Zeiger
Kleine Sekunde
Produkteinformationen
Produktespezifikationen
| Typ | Analog-Quarzuhrwerk |
|---|---|
| Linie | slimtech |
| Kaliber | 1069 |
| Werkgrösse | 6¾ x 8''' |
| Version Swiss Made | 6 Steine / vergoldet EOL |
| Version Swiss Parts | 2 Steine / vernickelt |
| Standard Batterie Laufzeit | 25 Monate |
| Hohe Batterie Laufzeit | 34 Monate |
| Standard Zeigerwerkhöhe | 1 |
Funktionen
| 2 Zeiger |
| Kleine Sekunde |
Spezielle Merkmale
Reparierbares Metalluhrwerk |
Energieeinsparungs-Funktion bei gezogener Stellwelle: Reduktion des Stromverbrauchs um ca. 70% |
Kleine Sekunde für Herren - bei 6.3 mm vom Zentrum |
Spezifikationen
Technische Spezifikationen
| Gesamtabmessung | 15.30x18.20 mm |
|---|---|
| Werksitz | 15.30x17.80 mm |
| Werkhöhe | 2.30 mm |
| Höhe über Standard Batterie | 2.35 mm |
| Höhe über hoher Batterie | 3.00 mm |
| Höhe der Werkauflage | 0.40 mm |
| Stellwellenhöhe | 1.15 mm |
| Stellwellen-Weg | 0.35 mm |
| Stellwelle Gewinde | 0.90 mm |
| Drehmoment Sekunde – typisch | 5 μNm |
|---|---|
| Drehmoment Minute – typisch | 250 μNm |
| Betriebstemperatur | 0 - 50 °C |
| Momentaner Gang | -10/ +20 Sek/Monat |
| Magnetfeldabschirmung | 18.8 Oe |
| Schockresistenz | NIHS 91-10 |
Batterie Spezifikationen

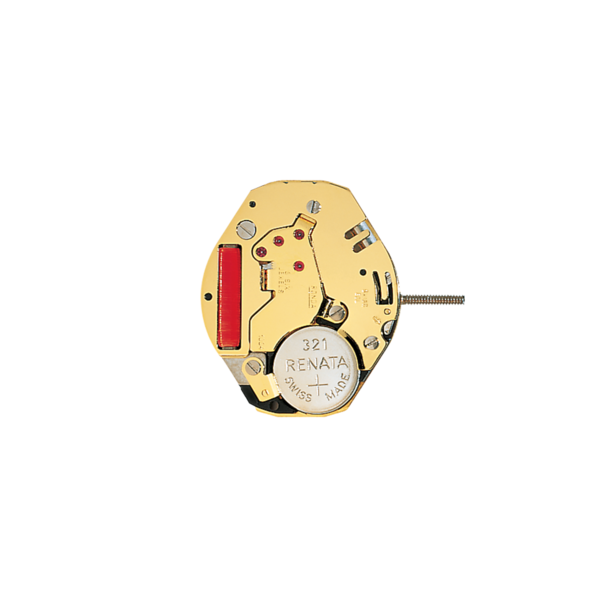

| Standard Batterie | Nr. 321 |
|---|---|
| Hohe Batterie | Nr. 364 |
| Standard Batterie Laufzeit | 25 Monate |
| Hohe Batterie Laufzeit | 34 Monate |
| Batterie-Spannung | 1.5 V |
| Stromverbrauch – typisch | 0.82 μA |
| Stromverbrauch – max. | 1.15 μA |
Technische Unterlagen
Herstellen von Uhren
| Plan Gehäusering | |
|---|---|
| Plan Zifferblatt | |
| Plan Zeigerwerk | |
| Plan Stellwelle | |
| Einschalinformationen |
Bedienen von Uhrwerken
| Bedienungsanleitung |
Kein PDF vorhanden
|
|---|
Reparieren von Uhren
| Technische Anleitung |
Keine Interaktive Version vorhanden
|
|---|
Werkhalter
Werkhalter
Werkhalter zum Zeigersetzen
 |
| H 106X.1A |
Werkhalter zum Stellwelle entfernen
 |
| H 106X.1T |
Diverse Infos
Diverse Infos
Symbol
 |
| 1069 |
